제품 상세정보
원래 장소: 중국
브랜드 이름: XINHENG
인증: IATF16949,ISO9001
모델 번호: F3027
지불과 운송 용어
최소 주문 수량: 1000pcs
가격: 협상 가능
포장 세부 사항: Carton+Pallet
배달 시간: 10-15days
지불 조건: T/T, L/C, D/P, T/T, 웨스턴 유니온, MoneyGram
공급 능력: 매년마다 10000 톤
제품 이름: |
팬 페라이트 자석 |
적용: |
팬 모터, 로터 자석 |
형태: |
호, 타일 |
종류: |
비아소트로프 시너지 자석 |
합성물: |
페라이트스트론튬분말 |
크기: |
(R26.5mm-r15.5mm)×5.00mm |
가공: |
습식성형 |
코팅: |
어떤 코팅 |
패키지 크기: |
340mm×255mm×75mm |
통 당 양: |
1254개 |
제품 이름: |
팬 페라이트 자석 |
적용: |
팬 모터, 로터 자석 |
형태: |
호, 타일 |
종류: |
비아소트로프 시너지 자석 |
합성물: |
페라이트스트론튬분말 |
크기: |
(R26.5mm-r15.5mm)×5.00mm |
가공: |
습식성형 |
코팅: |
어떤 코팅 |
패키지 크기: |
340mm×255mm×75mm |
통 당 양: |
1254개 |

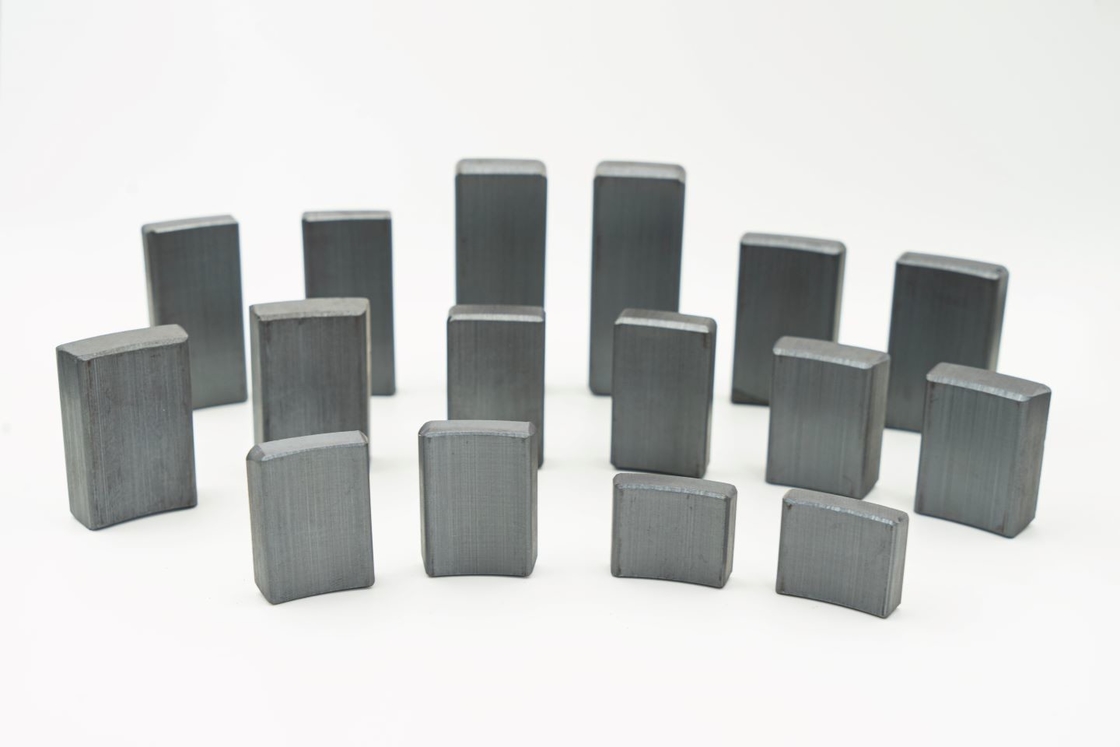

휴대용 소형 팬 F3027에 사용되는 영구 자석 페라이트 블록
팬 소개 모터:
고정자 자석은 종종 여자 자석이라고 불리며, 전원이 공급될 때 회전자에서 전류에 의해 생성된 회전 자기장과 상호 작용하여 회전자를 회전시키는 데 사용되는 안정적인 자기장을 생성하는 데 사용됩니다.
회전자 자석은 회전 자석이라고 불리며 일반적으로 회전자와 함께 회전합니다. 회전자가 회전하면 회전 자석의 자기장이 고정자의 여자 자기장과 상호 작용하여 힘과 토크를 생성하여 회전자가 계속 회전하고 팬 블레이드를 구동합니다.
습식 압축 성형으로 제작된 세라믹 스트론튬 페라이트 자석의 특징은 무엇입니까?
구성 - 주 자성 재료로 스트론튬 페라이트(SrFe12O19)를 포함합니다. 스트론튬 페라이트는 우수한 자성 특성을 가지고 있으며 생산 비용이 저렴합니다.
밀도 - 소결 후 약 95% 이상의 높은 상대 밀도를 갖습니다. 이는 우수한 기계적 강도를 제공합니다.
이방성 - 육각형 결정 구조로 인해 강한 자기 결정 이방성을 나타냅니다. 이는 한 축을 따라 자화의 선호 방향을 초래합니다.
입자 모양 - 사용된 스트론튬 페라이트 분말은 일반적으로 성형 및 소결 중에 자기 이방성을 촉진하는 데 도움이 되는 육각형 판상 형태를 갖습니다.
성형 방법 - 분말은 액체 바인더와 혼합되어 고압을 사용하여 조밀한 그린 콤팩트로 압축 성형됩니다. 이는 이방성 입자를 정렬합니다.
소성 공정 - 그런 다음 콤팩트는 고온에서 소결되어 성형에서 유도된 자기 이방성 방향을 유지하면서 밀도를 높입니다.
잔류 자화 - 이방성 축을 따라 최대 자속 밀도 또는 잔류 자화를 갖지만 이에 수직인 잔류 자화는 거의 또는 전혀 없습니다.
보자력 - 일반적으로 첨가제, 밀도 및 달성된 이방성 수준에 따라 중간에서 높은 보자력을 갖습니다.
습식 압축 성형으로 제작된 세라믹 스트론튬 페라이트 자석의 주요 장점은 무엇입니까?
저렴한 비용 - 스트론튬 페라이트는 저렴하고 습식 성형 공정은 비교적 간단합니다. 이로 인해 희토류 자석보다 저렴합니다.
높은 자성 - 희토류 원소 첨가 없이도 스트론튬 페라이트 자석은 700-1000 kA/m의 보자력을 달성할 수 있어 많은 응용 분야에 적합합니다.
치수 일관성 - 압축 성형 공정을 통해 좁은 치수 공차와 균일한 자석 모양을 일관되게 생산할 수 있습니다.
온도 안정성 - 스트론튬 페라이트 자석은 450-470°C의 높은 큐리 온도를 갖습니다. 넓은 작동 온도 범위에서 우수한 자성 특성을 유지합니다.
부식 저항 - 완전히 조밀한 세라믹 재료이므로 첨가제를 포함하는 접착 자석과 달리 부식에 취약하지 않습니다.
대량 생산 능력 - 성형 공정은 복잡한 자석 형상의 자동화된 대량 생산에 적합합니다.
소결 페라이트 자석의 물리적 특성
| 단위 | 소결 페라이트(세라믹) | |
| 큐리온도 | °C | 450 |
| 최대 작동 온도 | °C | 350 |
| 경도 | Hv | >530 |
| 밀도 | g/cm3 | 4.8 – 5.0 |
| 상대 반발 투자율 | μrec | 1.05-1.1 |
| 온도 계수 Br | %/°C | -0.18 |
| 온도 계수 iHc | %/°C | 0.11-0.40 |
| 항 굽힘 강도 | N/m2 | (0.5-0.9)×108 |
| 항 압축 강도 | N/m2 | ≥6.9×108 |
| 항 인장 강도 | N/m2 | (0.2-0.5)×108 |
| 비열 | J/kg·K | 600-900 |
| 저항률 | Q.cm | >104 |
Xinheng의 영구 페라이트 자석의 응용 분야는 무엇입니까?
Xinheng은 주로 다음과 같은 유형의 세라믹 아크 세그먼트 자석을 제조합니다.
Xinheng은 어떻게 영구 스트론튬 페라이트 자석을 제조합니까?
팬의 페라이트 분말 등급 모터 자석
|
牌号 등급 |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
팬 모터 자석 사양 표
|
번호 |
항목 |
R |
r |
W |
L |
h |
등급 |
응용 프로그램 |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | 천장 팬 |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | 천장 팬 |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | 천장 팬 |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | 천장 팬 |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | 천장 팬 |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | 천장 팬 |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | 천장 팬 |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | 천장 팬 |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | 천장 팬 |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | 플로어 팬 |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | 플로어 팬 |
Xinheng 자석에 대해 자세히 알아보려면
